实验室真空系统安装后调试步骤是什么？

实验室真空系统安装后调试步骤是什么？

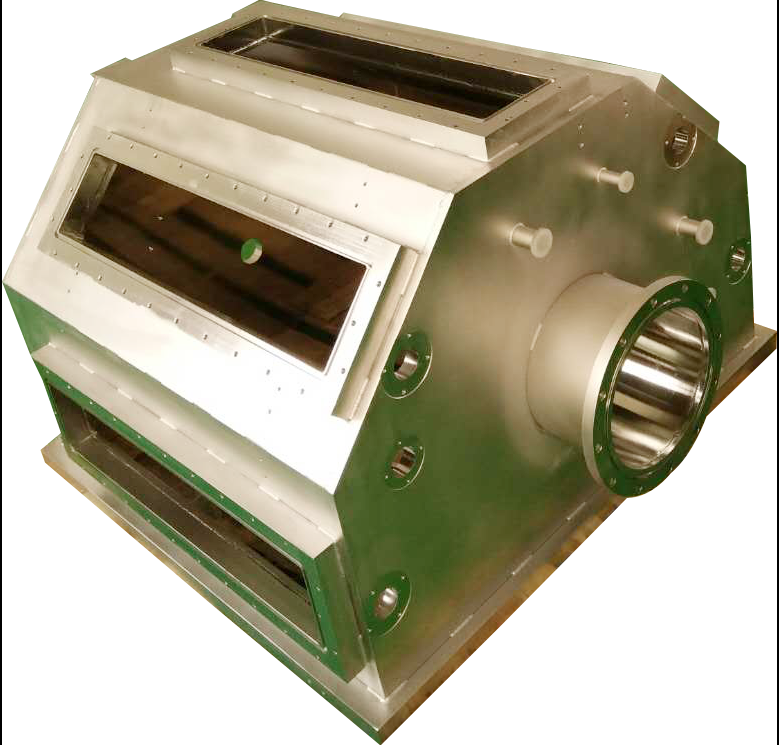

实验室真空系统安装后的调试是确保系统安全、稳定运行的关键步骤，需按顺序完成气密性检查、真空泵测试、系统联动调试、性能优化及安全验证等环节。以下是详细步骤及操作要点：

一、调试前准备

检查安装完整性

确认所有组件（真空泵、管道、阀门、过滤器、真空计等）已按设计图纸正确安装，无松动或遗漏。

检查电气连接是否牢固，接地线是否可靠，避免漏电风险。

清理系统

用压缩空气或氮气吹扫管道内部，去除焊接残留、灰尘或油污，防止污染真空环境。

检查真空泵油位（如油封式真空泵），确保油量在标尺范围内，且油质清澈无杂质。

准备工具与仪表

配备压力表、真空计、流量计、泄漏检测仪（如氦质谱检漏仪）等监测设备。

准备记录表格，用于记录调试过程中的压力、流量、温度等参数。

二、气密性检查（泄漏测试）

初步目视检查

检查所有连接处（法兰、接头、阀门等）是否有明显缝隙或损坏。

确认密封件（如O型圈、垫片）已正确安装且无老化或变形。

加压测试（正压法）

关闭所有阀门，向系统内充入干燥氮气或压缩空气至略高于工作压力（如0.1MPa）。

用肥皂水涂抹连接处，观察是否有气泡产生，重点检查法兰、焊接点和阀门密封面。

保压10-15分钟，记录压力下降值。若压力下降超过5%，需排查泄漏点。

真空测试（负压法）

启动真空泵，将系统抽至设计真空度（如-0.09MPa）。

关闭真空泵和所有阀门，保压30分钟以上，观察真空度变化。

若真空度下降超过10%/小时，需用氦质谱检漏仪定位微小泄漏点（如焊缝、螺纹连接处）。

三、真空泵单机测试

空载运行测试

单独启动真空泵，不连接实验设备，运行30分钟以上，观察以下参数：

噪音与振动：异常噪音或振动可能表明泵内零件松动或轴承损坏。

温度：泵体温度应低于设计上限（如油封式真空泵油温≤80℃）。

泄漏：检查泵体密封处是否有油或气体泄漏。

性能参数验证

使用真空计和流量计测量泵的极限真空度和抽气速率，与厂家技术参数对比。

例如，旋片泵的极限真空度应达到10⁻²-10⁻³ Pa，抽气速率应符合标称值（如2L/s）。

保护功能测试

模拟过载、过热或断电情况，验证真空泵的自动停机、报警或重启功能是否正常。

四、系统联动调试

逐步抽气测试

缓慢开启真空泵与系统之间的主阀门，避免快速抽气导致管道应力集中或实验设备损坏。

观察真空度上升曲线是否平滑，若出现波动或停滞，可能表明管道流阻过大或存在泄漏。

多泵组合测试（如适用）

对于串联或并联的真空泵系统，验证前级泵与后级泵的启动顺序和压力匹配性。

例如，罗茨泵需在前级泵（如旋片泵）将系统抽至10³ Pa以下时才能启动。

阀门与仪表联动测试

手动或自动操作所有阀门（如气动阀、电磁阀），验证其开闭是否灵活且无泄漏。

检查真空计、压力开关等仪表的读数是否与实际工况一致，校准误差超过5%的仪表。

五、性能优化与参数调整

流量与真空度平衡

根据实验需求调整阀门开度或变频器频率，优化流量与真空度的匹配。

例如，旋转蒸发仪需在-0.09MPa下保持50-100L/min的流量，可通过调节节流阀实现。

缓冲罐设计验证

若系统配备缓冲罐，验证其能否稳定流量波动，减少对实验的干扰。

观察缓冲罐压力变化曲线，确保其容积和充放气速率满足设计要求。

自动控制系统调试

对于配备PLC或计算机控制的系统，测试自动启停、报警和联锁功能。

例如，当真空度低于设定值时，系统应自动启动备用泵或关闭实验设备。

六、安全与环保验证

安全装置测试

验证防爆阀、安全阀、压力释放装置等安全装置的触发压力是否符合设计要求。

模拟超压或超温工况，检查安全装置能否及时动作并发出报警。

环保合规性检查

确认废气排放口是否连接至通风系统或废气处理装置，避免有害气体泄漏。

检查冷阱或过滤器能否有效捕获溶剂或颗粒物，防止污染环境。

应急预案演练

模拟真空泵故障、管道破裂等紧急情况，测试操作人员能否按应急预案快速响应。

例如，立即关闭主阀门、启动备用泵或疏散人员。

七、调试记录与验收

数据记录

完整记录调试过程中的所有参数（如真空度、流量、温度、压力等）和操作步骤。

拍摄照片或视频作为辅助证据，尤其对于隐蔽工程或关键连接点。

问题整改

对调试中发现的泄漏、振动或参数偏差等问题进行整改，并重新测试直至合格。

例如，更换损坏的密封件、调整管道支撑或优化控制逻辑。

验收报告

编制调试验收报告，包括系统概述、调试方法、测试结果、问题及整改措施等。

由调试人员、设备供应商和实验室负责人签字确认，作为系统正式投入使用的依据。
