真空探针台的工作原理是什么

真空探针台的工作原理是什么

真空探针台是一种用于在真空或可控气氛环境下对微小样品（如半导体晶圆、芯片、纳米材料等）进行电学、光学或物理特性测试的关键设备。其工作原理通过真空系统、样品台、探针系统、温度/磁场控制系统的协同作用实现，核心在于为样品提供稳定、无污染的测试环境，并控制测试条件。以下是详细工作原理：

一、核心结构与功能模块

真空探针台主要由以下模块组成，各模块协同完成测试任务：

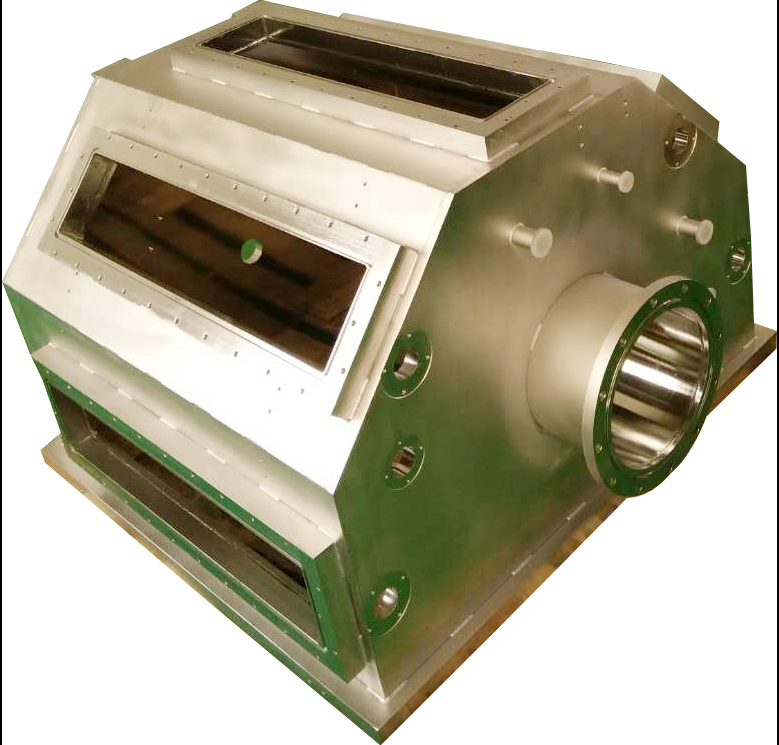

真空腔体

作用：提供高真空或可控气氛环境，隔绝外界污染（如氧气、水蒸气、灰尘），避免样品氧化或表面吸附杂质。

真空度范围：通常可达10⁻⁶ Torr（高真空）至10⁻³ Torr（低真空），部分设备支持惰性气体（如氮气、氩气）回填。

实现方式：通过机械泵（粗抽）和分子泵（高真空）组合抽气，或直接使用干泵（无油污染）。

样品台

作用：承载样品，并实现温度、位置、角度的控制。

关键功能：

温度控制：通过液氮/液氦制冷、电阻加热或热电制冷（Peltier）实现-196℃至500℃以上宽温域调节。

位置调节：X/Y/Z三轴微动台（步进电机或压电陶瓷驱动），定位精度可达亚微米级（如10μm）。

角度调节：部分设备支持样品倾斜或旋转，适应非平面样品测试。

探针系统

作用：通过探针臂将电信号引入/引出样品，实现接触式测量。

关键组件：

探针臂：通常为4-6个，可独立移动，配备显微镜（光学或电子）辅助定位。

探针针尖：材质为钨、铍铜或铂铱合金，尖端曲率半径小（如1μm），确保与样品良好接触。

信号接口：支持直流、射频、微波信号传输，部分设备集成阻抗匹配网络以减少信号反射。

温度/磁场控制系统（可选）

温度控制：通过闭环PID算法控温，稳定性±50mK（低温）至±1℃（高温）。

磁场控制：配备永磁铁或电磁铁，磁场强度可达数特斯拉，支持固定或可变磁场测试。

二、工作原理分步解析

样品装载与定位

样品通过真空转移舱（Load Lock）或手动装载进入真空腔体，避免破坏真空环境。

样品台通过X/Y/Z轴微动台调整位置，使样品测试区域对准探针针尖。显微镜辅助观察，确保针尖与样品接触点。

真空环境建立

关闭真空腔体后，机械泵启动粗抽真空（至10⁻² Torr），随后分子泵启动高真空抽气（至10⁻⁶ Torr）。

若需特定气氛，可向腔体回填氮气、氩气等惰性气体，通过质谱仪监测气体成分。

测试条件控制

温度调节：根据实验需求，通过液氮/液氦循环或加热电阻调节样品台温度，控温系统实时反馈温度数据并调整功率。

磁场施加（可选）：电磁铁通电产生均匀磁场，方向与样品平面垂直或平行，磁场强度通过电流调节。

探针接触与信号测量

探针臂通过微动台缓慢下降，使针尖与样品表面接触（接触力可通过力传感器监测，避免损坏样品）。

外部仪器（如源表、网络分析仪）通过探针向样品输入电信号（如电压、电流、射频脉冲），并采集输出信号（如电阻、电容、S参数）。

多探针系统可同时测量多个电极，实现四端法等复杂测试。

数据采集与分析

测试数据通过GPIB、USB或以太网接口传输至计算机，由专用软件（如LabVIEW、MATLAB）处理。

软件可实时显示I-V曲线、C-V特性、频响曲线等，并支持数据存储、导出和后续分析。

三、关键技术优势

高精度控制

亚微米级定位精度和毫开尔文级控温能力，满足纳米器件测试需求。

无污染环境

高真空或惰性气体氛围避免样品表面氧化或吸附杂质，保证测试重复性。

多功能集成

支持电学、光学、磁学等多参数同步测试，适应复杂材料与器件研究。

操作便捷性

自动化控制软件简化操作流程，显微镜辅助定位提高效率。

四、典型应用场景

半导体器件测试：晶体管、二极管、集成电路的I-V特性、漏电流测量。

纳米材料研究：石墨烯、碳纳米管、二维材料的电导率、量子霍尔效应测试。

超导材料研究：低温下超导转变温度、临界磁场测量。

光电器件测试：太阳能电池、LED的光电转换效率、量子效率测试。

失效分析：芯片焊接点、金属互连线的电阻分布、电迁移效应研究。
